Современные роторные и центробежные турбовоздуходувные агрегаты – оборудование повышенной производительности, которое обеспечивает подачу газов в больших объемах под низким избыточным давлением (до 100 кПа) и используется в технологических процессах многих отраслей промышленности. Благодаря ограниченному количеству вращающихся деталей и постоянному контролю всех рабочих параметров, воздуходувки являются мощными и надежными машинами в процессе эксплуатации.
Турбовоздуходувки применяются в средних и крупных станциях очистки сточных вод, а также в промышленности – везде, где нужен чистый, свободный от масел, сжатый воздух – в энергетической, химической, газовой, нефтяной, бумажной, стекольной, фармацевтической, металлургической промышленности и т.п..
Внедрение современных технологий при создании и производстве турбовоздуходувных агрегатов позволяет достичь высокого К.П.Д. сжатия (свыше 80%), что обеспечивает высокий общий К.П.Д. промышленного воздуходувного оборудования.
Примером являются, поставленные нами в страны СНГ (Беларусь, Россия, Казахстан) турбовоздуходувные агрегаты серии DA, производства фирмы H.CEGIELSKI – POZNAN S.A.
Компания «БелХард Компьютерс» с 2001 года является авторизованным представителем компании H.Cegielski – Poznan S.A. – производителя современных турбовоздуходувных агрегатов.
Референс-лист поставок по СНГ
Референс-лист поставок по Республике Беларусь
ООО «БелХард Компьютерс» на основании многолетнего опыта работы и предоставленных Заказчиком исходных данных выполняет:
- индивидуальный предварительный расчет и анализ системы аэрации участка биологической очистки очистных сооружений (расчет требуемого избыточного давления и т.д.);
- расчет и подбор требуемых параметров воздуходувных агрегатов;
- формирование Технических требований для воздуходувного оборудования;
- поставку;
- шефмонтаж;
- ввод в эксплуатацию;
- гарантийное и послегарантийное обслуживание,
поставку расходных материалов и запасных частей.
Наша компания имея более чем двадцатилетний практический опыт технологической наладки, внедрения АСУ ТП систем водоснабжения, водоотведения и очистки сточных вод, в том числе и в международных инвестиционных проектах, предлагает:
Комплексное решение для автоматизации водного сектора
_____________________________________________________________________
Центробежные одноступенчатые турбовоздуходувные агрегаты с регулированием потока на входе и постоянным числом оборотов двигателя
Достоинства
| Компактность конструкции | Достигнута установкой ротора воздуходувки на приемном валу, приводимым в движение одноступенчатой зубчатой передачей. Ротор имеет специальную двухзонную конструкцию и спецтехнологию обработки рабочей поверхности. |
| Высокий энергетический к. п. д. | Обеспечен в широком диапазоне работы благодаря применению оптимальной конструкции ротора для требуемых рабочих параметров, а также применением передачи с высоким КПД. Политропический КПД – 85%. |
| Регулировка производительности | Обеспечена возможностью регулирования производительности воздуходувки от 40 до 100 процентов при постоянной скорости вращения ротора воздуходувки двумя контурами регулирования — изменением сечения диффузора на выходе и регулированием подачи потока сжатого воздуха на различные участки лопаток ротора |
| Низкий уровень шума | 85 децибелов при применении звукопоглощающих кожухов, а также отсутствие пульсирующего потока воздуха. |
| Компактная система смазки | Воздуходувка поставляется готовая к работе с залитым маслом. Масляный бак встроен в фундаментную раму. Нет необходимости держать выделенное маслохозяйство. |
| Высокая ходовая надежность | Достигнута вследствие применения небольшого количества вращающихся деталей и применением гидродинамических подшипников (100 000 часов). |
| Простой монтаж | Компактность конструкции (все под узлы установлены на общей фундаментной раме) и как следствие относительно невысокие требования к фундаментной подушке |
| Высокая эксплуатационная надежность | Управление режимами работы воздуходувки производится современной микропроцессорной системой работающей совместно с набором датчиков. Система управления гибко настраиваемая и может быть настроена под конкретные требования Заказчика. |
Области применения
- Мелкопузырчатая аэрация сточных вод на участке биологической; очистки городских и промышленных очистительных сооружений;
- Дегазация отвалов мусора и рекуперация биогаза;
- Пневмотранспорт;
- Десульфатация выхлопных газов;
- Химическая, цементная, сахарная, добывающая промышленность.
Диапазон работы
Основные элементы воздуходувки
 |
| Ротор воздуходувки | Ротор воздуходувки с валом |
 |
 |

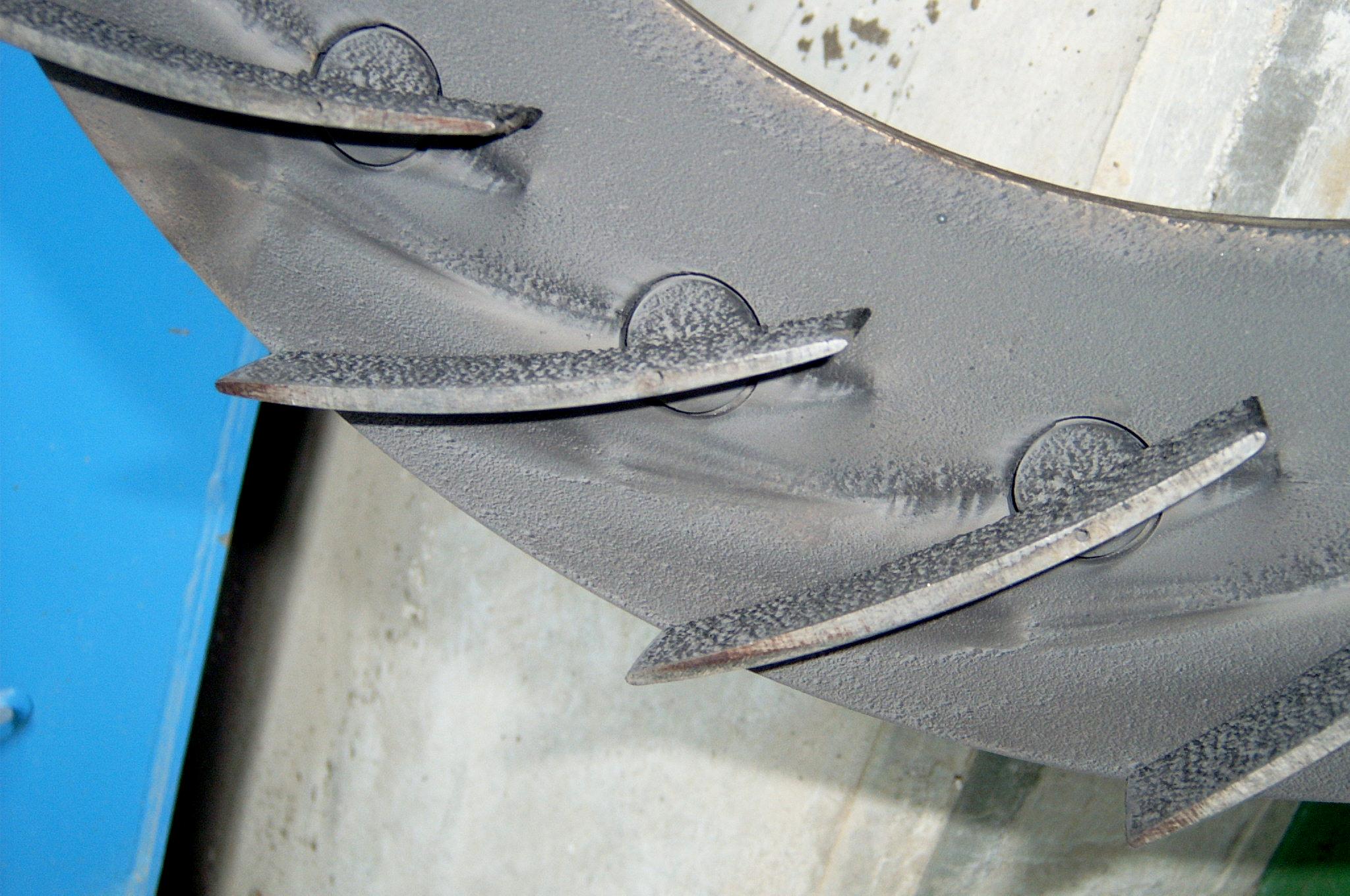

| Направляющие лопатки на входе | Выходной диффузор (поставляется опционально для мощных типов воздуходувок DA340 и выше) |
 |
 |
Описание принципов автоматического регулирования производительности воздуходувок
Осуществляется при помощи аэродинамической системы, состоящей из входного направляющего аппарата (ВНА) и выходного лопаточного диффузора, которые в зависимости от требований технологического процесса, по команде с контроллера шкафа управления “MASTER”, автоматически изменяют угол наклона (в ручном или автоматическом режимах).
Изменение угла поворота лопастей позволяет производить точное регулирование количества подаваемого на ротор воздушного потока, обеспечивая регулирование производительности воздуходувки в пределах от 45 до 100 процентов при постоянной скорости вращения ротора, выходной лопаточный диффузор доводит точность регулирования до идеальных параметров (так называемое сверхтонкое регулирование). Двигатель воздуходувки работает с постоянным количеством оборотов 2975 об/мин. Вал ротора воздуходувки, через мультиплексорную передачу поддерживает постоянные обороты от 18000 до 36000 об/мин. (зависит от параметров избыточного давления, производительности, типа воздуходувки). За счет того, что при постоянной скорости вращения двигателя, на ротор воздуходувки поступает разное количество воздуха, энергопотребление воздуходувки колеблется соответственно от 45 до 100 процентов.
Автоматическое регулирование осуществляется по специальным алгоритмам по любому из видов обратной связи — количеству растворенного кислорода в коридорах аэротенков с учетом (в случае необходимости) показаний станций химического анализа, давлению нагнетания, количеству подаваемого воздуха, количеству поступающей на очистку сточной воды, с учетом количества и плотности возвращаемого в аэротенки активного ила. Все эти функции реализуются внедрением на участке биологической очистки очистных сооружений — АСДУ СВ – автоматизированной системы диспетчерского управления подачей и распределением воздуха на участке биологической очистки очистных сооружений на базе регулируемых центробежных одноступенчатых турбовоздуходувных агрегатов – двух- трехконтурных.
Система управления воздуходувкой
МЕСТНОЕ УПРАВЛЕНИЕ:
Воздуходувки серии DA стандартно оборудованы местной системой управления ASD – 4M. Система управления поставляется в нескольких вариантах исполнения (по желанию и индивидуальным требованиям Заказчика), которые различаются объемом функций, оборудованием, назначением и программой управления. Система управления ASD – 4M может также работать под управлением системы AS – BIO, предназначенной для управления комплексом воздуходувок (до восьми установок), поставляется по отдельному заказу.
Функции системы управления ASD – 4M:
- Управление основными режимами работы;
- Пуск, ход, остановка;
- Контроль рабочих параметров;
- Защита от перегрузки и короткого замыкания по цепям питания;
- Контроль параметров системы смазки;
- Сигнализация и экстренная остановка воздуходувки при превышении предельных значений рабочих параметров;
- Индикация рабочих параметров воздуходувки.
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ:
Система управления AS – BIO позволяет автономно, без участия обслуживающего персонала, по заданным алгоритмам управлять работой комплекса воздуходувок. Система AS – BIO также может работать под управлением системы АСУ ТП более высокого уровня (АСУ участком биологической очистки очистных сооружений).
Основные функции системы управления AS – BIO:
- Управление производительностью комплекса воздуходувок;
- Управление распределением воздуха;
- Разработка баланса расхода электроэнергии;
- Управление балансом прокачиваемого воздуха;
- Сигнализация превышения предельных рабочих параметров;
- Настройка предельных рабочих параметров;
- Индикация аварийных ситуаций;
- Защита от одновременного запуска воздуходувок;
- Контроль рабочих параметров воздуходувок;
- Программирование дополнительных функций по желанию заказчика.
Модельный ряд радиальных воздуходувок серии DA:
- Центробежная воздуходувка тип DA210A
- Центробежная воздуходувка тип DA253A
- Центробежная воздуходувка тип DA340
- Центробежная воздуходувка тип DA380
- Центробежная воздуходувка тип DA500
- Центробежная воздуходувка тип DA560
- Центробежная воздуходувка тип DA650
Рекламный фильм:
Центробежные одноступенчатые турбовоздуходувные агрегаты с регулированием потока на входе и постоянным числом оборотов двигателя
Скачать: Буклет
_____________________________________________________________________
